اتصال فیبر نوری چیست؟
اتصالات فیبر نوری دستگاهی هستند که ارتباط قابل جداگانه ای بین الیاف نوری و الیاف نوری ایجاد می کنند. نیاز اصلی اتصال فیبر نوری اتصال دقیق دو چهره انتهایی فیبر نوری است ، به طوری که می توان خروجی انرژی نوری توسط فیبر انتقال دهنده را به حداکثر فیبر دریافت کننده وصل کرد و تأثیر آن بر سیستم به دلیل مداخله آن در لینک نوری به حداقل می رسد. اتصالات فیبر نوری مؤلفه های اصلی در سیستم های ارتباطی فیبر نوری هستند که به طور گسترده در ارتباطات ، مراکز داده ، رادیو و تلویزیون و سایر زمینه ها مورد استفاده قرار می گیرند.
مؤلفه اصلی اتصال فیبر نوری
1. فرول
معمولاً از سرامیک یا فلز ساخته شده است و برای نگه داشتن فیبر در محل و اطمینان از تراز کردن هسته فیبر استفاده می شود.
شکل چهره انتهایی ممکن است مسطح (PC) ، ARC (UPC) یا Beveled (APC) باشد.
2. مسکن کانکتور
از فرول و الیاف محافظت می کند ، که معمولاً از فلز یا پلاستیک ساخته شده است.
شکل و طرح های مسکن بسته به نوع کانکتور متفاوت است (به عنوان مثال ، SC ، FC ، LC).
3. مکانیسم سگک یا نخ
از آن برای ایمن سازی کانکتور و اطمینان از اتصال پایدار استفاده می شود. به عنوان مثال ، SC از Snaps استفاده می کند ، FC از موضوعات استفاده می کند.
4.
از نقطه اتصال بین فیبر و کانکتور محافظت می کند تا از خم شدن یا آسیب فیبر جلوگیری شود.
انواع کانکتور فیبر نوری

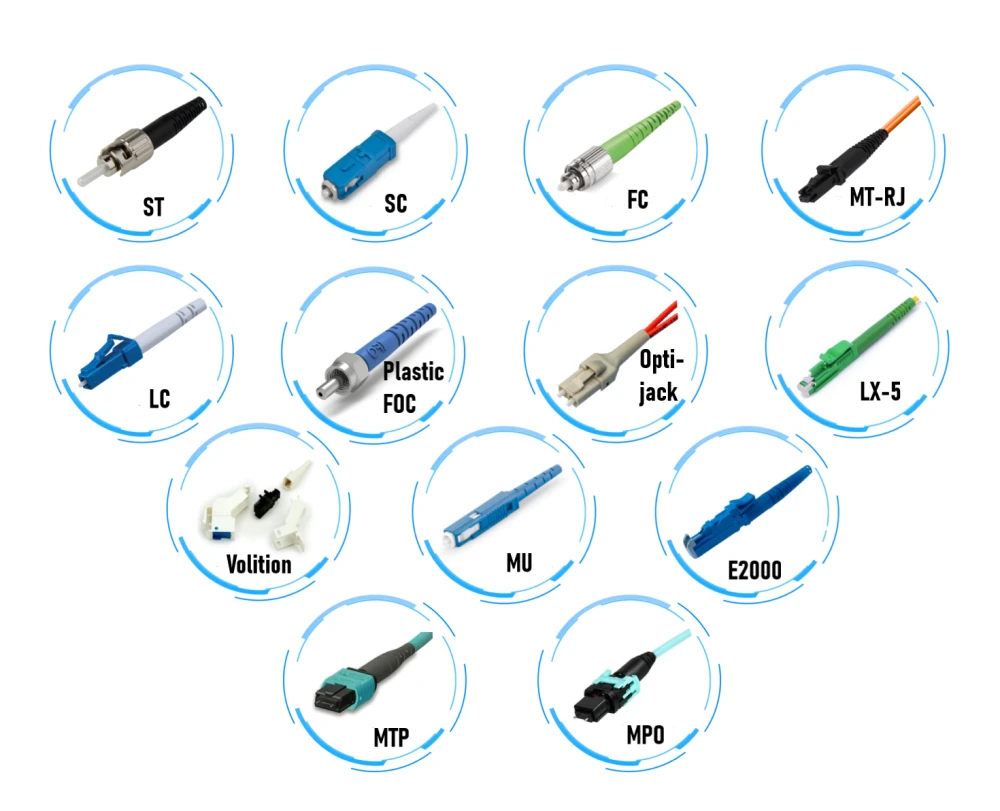

اتصالات فیبر نوری متداول عبارتند از: FC ، SC ، ST ، LC ، MPO ، MTRJ ، MU ، SMA ، E2000 ، DIN ، D4 و غیره.
و انواع اصلی اتصالات که معمولاً در ارتباطات نوری مورد استفاده قرار می گیرند FC ، SC ، ST ، LC و MPO هستند.
| نوع اتصال دهنده | رنگ | ظاهر | شکل رابط | تثبیت | ویژگی | کاربرد |
|---|---|---|---|---|---|---|
| SC (اتصال مشترک) | آبی (PC/UPC) یا سبز (APC) | مربع | مربع | چفتن فوری | اندازه بزرگ و آسان برای وصل و جدا کردن | دیتاکوم ، شبکه های مخابراتی ، فیبر به خانه (FTTH) |
| FC (اتصال فرول) | نقره یا سیاه | پیچ و خم | پیچ و خم | چرخش نخ | پایداری بالا و عملکرد لرزه ای خوب | فیبر نوری تک حالت ، تجهیزات تست ، ابزارهای با دقت بالا |
| LC (اتصال Lucent) | آبی (PC/UPC) یا سبز (APC) | مربع کوچک | مربع | چفتن فوری | جمع و جور و مناسب برای کابل کشی با چگالی بالا | مراکز داده ، تجهیزات شبکه پر سرعت |
| ST (Stab & Twist) | نقره یا سیاه | پیچ و خم | پیچ و خم | سرنخ | وصل کردن و جدا کردن آسان ، اما کمی پایدار از FC | شبکه محلی (LAN) ، کابل کشی فیبر نوری |
| MPO (فشار چند فیبر) | سیاه یا خاکستری | مستطیل | مستطیل | وصل و برق | اتصال با چگالی بالا ، طراحی قابل انعطاف | مرکز داده ، انتقال فیبر نوری چند کانال با سرعت بالا |
| MTP (فشار خاتمه چند فیبر) | سیاه یا خاکستری | مستطیل | مستطیل | وصل و برق | نسخه به روز شده MPO ، با عملکرد بهتر و جداشدگی قوی | مرکز داده پر سرعت ، شبکه فیبر نوری چند کانال |
وقتی FC/UPC ، FC/APC ، SC/UPC ، LC/APC و غیره را می بینید ، مطمئناً تعجب خواهید کرد که UPC و APC به چه معناست؟
به منظور اجازه دادن به چهره های انتهایی دو الیاف در تماس بهتر ، چهره های انتهای فرول از اتصالات فیبر نوری معمولاً در ساختارهای مختلف قرار می گیرند. روشهای مختلف سنگ زنی کیفیت انتقال الیاف نوری را تعیین می کند ، که عمدتاً در از دست دادن بازده و از دست دادن درج منعکس می شود. از دست دادن درج به از دست دادن سیگنال ها از طریق اتصالات یا کابل ها اشاره دارد. به طور کلی ، از دست دادن معمولی اتصالات PC ، UPC و APC باید کمتر از 0 3DB باشد. در مقایسه با اتصالات APC ، اتصالات UPC/PC به دلیل شکاف هوای کوچکتر ، به طور کلی دستیابی به از بین رفتن کم درج آسان تر است. از دست دادن درج همچنین می تواند در اثر ذرات گرد و غبار بین قسمتهای انتهایی کانکتور ایجاد شود.
سه نوع رایج از سنگ زنی فیبر وجود دارد: PC ، UPC و APC. PC/APC/UPC نشان دهنده ساختار جلوی فری سرامیک است. اتصالات APC معمولاً سبز هستند و اتصالات UPC/PC آبی هستند.
رایانه شخصی (تماس فیزیکی)یک سنگ زنی و صیقل میکروفیکی است ، سطح فرول در یک سطح کروی جزئی قرار دارد و هسته فیبر در بالاترین نقطه خم شدن قرار دارد که به طور موثری می تواند شکاف هوا بین اجزای فیبر را کاهش داده و باعث شود تا دو چهره فیبر به تماس فیزیکی برسد. این یک کانکتور با هدف کلی است و برای ارتباط عمومی فیبر نوری مناسب است.
UPC (تماس فوق العاده فیزیکی)، یک انتهای فوق العاده فیزیکی. صورت انتهای اتصال UPC کاملاً مسطح نیست و دارای یک قوس جزئی برای جفت گیری دقیق تر است. UPC بر اساس PC برای بهینه سازی جلا دادن انتهای و سطح سطح استوار است و چهره انتهایی به شکل گنبد بیشتر به نظر می رسد. چهره انتهایی خمیده است ، از دست دادن بازتاب پایین تر از PC است و عملکرد بین PC و APC است. این ماده به طور عمده در شبکه های فیبر نوری با سرعت بالا و مراکز داده استفاده می شود.
APC (تماس فیزیکی زاویه دار)تماس فیزیکی زاویه دار نامیده می شود و چهره انتهایی فیبر نوری معمولاً در یک شکاف 8 درجه قرار می گیرد که از دست دادن بازتاب کمتری و عملکرد بهتر دارد. زاویه زاویه 8 درجه باعث می شود فیبر انتهای صورت محکم تر شود و به جای بازگشت مستقیم به منبع نور ، نور را از طریق زاویه فشار خود به روکش نشان دهد و عملکرد اتصال بهتری را ارائه می دهد. این ماده به طور عمده برای شبکه های فیبر نوری با کارایی بالا ، CATV و انتقال از راه دور استفاده می شود.
