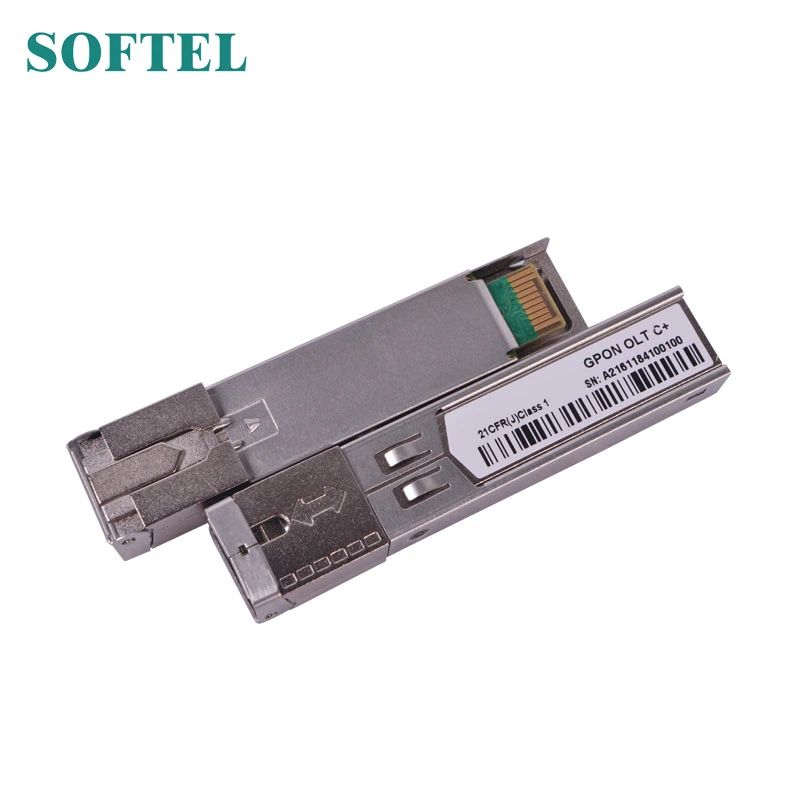

نمای کلی از SFP (فرم کوچک - قابل پلاگین فاکتور)
ماژول SFP یک ماژول ارتباطی نوری قابل پلاگین کوچک است ، که عمدتا در سیستم ارتباطی فیبر نوری مورد استفاده قرار می گیرد ، برای دستیابی به عملکرد تبدیل فوتوالکتریک ، می تواند سیگنال های الکتریکی را به سیگنال های نوری تبدیل کند و همچنین می تواند سیگنال های نوری دریافت شده را به سیگنال های الکتریکی تبدیل کند. و پهنای باند .
عملکرد اصلی SFP
قابلیت تبدیل فوتوالکتریک-الکترو-الکترو-نوری.} از دو قسمت تشکیل شده است: قسمت انتقال دهنده و قسمت دریافت کننده . قسمت انتقال دهنده سیگنال الکتریکی را به یک سیگنال نوری تبدیل می کند.
ویژگی های کلیدی:
| کلاس B+ | کلاس C+ | کلاس C ++ | کلاس C +++ | کلاس C ++++ | |
| فاصله | 10 کیلومتر | 20 کیلومتر | 40 کیلومتر | 80 کیلومتر | 120 کیلومتری |
| قدرت خروجی | -5 dbm to -1 dbm | ||||
| قدرت بیش از حد | {{0}} dbm to 0 dbm | ||||
| حساسیت گیرنده | -28 dbm to -23 dbm | -31 dbm to -26 dbm | -34 dbm to -29 dbm | -37 dbm to -32 dbm | -40 dbm to -35 dbm |
| نوع فیبر | فیبر تک حالت (SMF) | ||||
| طول موج | 1310 نانومتر | ||||
| کاربرد | اتصالات متوسط تا طولانی در شبکه های مترو و دسترسی | اتصالات مسافت طولانی در مترو و شبکه های دسترسی | اتصالات مسافت طولانی در مترو و شبکه های دسترسی و همچنین برخی از برنامه های ستون فقرات | اتصالات بسیار طولانی در شبکه های مترو و ستون فقرات | اتصالات فوق العاده طولانی در شبکه های ستون فقرات و برنامه های مسافت طولانی |
طبقه بندی ماژول های یکپارچه فرستنده نوری
{{0} مطابق با بسته:
SFP: فرستنده پلاگین قابل پلاگین کوچک ، انتقال دهنده پلاگین کوچک ، بالاترین نرخ می تواند به 4G برسد ، بیشتر با استفاده از رابط LC .
دارای GBIC: مبدل رابط گیگابیت ، مبدل رابط اترنت گیگابیت قابل جابجایی با رابط SC .
XFP: 10- gigabit small form-factor pluggable قابل انتقال 10 گیگابیت اترنت رابط قابل انتقال در یک بسته کوچک {{3} G transceiers نوری ، که می تواند در 10 گیگ اترنت ، سوست و سایر سیستم ها استفاده شود ، بیشتر با استفاده از صنایع LC {5.
زنپاک: 10 Gigabit Ethernet Transcceiver Package 10 Gigabit Ethernet Interface Transceiver یکپارچه ، 10 برنامه Gigabit Ethernet با رابط SC .
{{0} مطابق با طول موج انتشار:
850nm ، 1310nm ، 1550nm و غیره
{{0} مطابق با حالت استفاده:
غیر داغ (9 × 9 ، SFF) ، قابل تعویض گرم (GBIC ، SFP ، XENPAK ، XFP)
